​Todos os anos, as enfardadeiras McHale produzem mais de 75 milhões de fardos de forragem para agricultores e prestadores de serviços. Para maximizar o valor alimentar desta forragem, é importante que as culturas de pastagens sejam cortadas quando o teor de açúcar é mais elevado e que a segadeira deixe o restolho limpo e produza forragem de qualidade livre de impurezas.

Visão geral:

A segadeira traseira com condicionador McHale Pro Glide R3100 vem de fábrica com nossa exclusiva tecnologia patenteada de acompanhamento de solo, proteção contra quebra, controle hidráulico de pressão no solo e design de barra de corte de alta resistência, tornando a Pro Glide R3100 uma escolha inteligente para agricultores e prestadores de serviços.

​

​A McHale desenvolveu uma tecnologia exclusiva e patenteada de adaptação ao solo que oferece rastreamento tridimensional do contorno do solo. Isto permite um arco de movimento da esquerda para a direita e para frente e para trás da barra de corte. A suspensão da barra de corte trabalha para fornecer forragem limpa, alcançando máximo desempenho e resultados para o agricultor e prestadores de serviços.

Recursos padrão:

  • Proteção mecânica contra ruptura

  • Pressão constante patenteada sobre o solo

  • Exclusiva proteção sobre obstáculos frontal

  • As molas proporcionam excelente capacidade de acompanhamento do solo

  • Movimento Transversal (esquerda/direita) de 17°

  • Tecnologia de rastreamento 3D do solo

  • Suporte de estacionamento vertical

  • Movimento exclusivo (frente/trás) de 12°

  • Posição de Transporte 110º

  • Sistema de corte tipo puxado

Características:







Movimento transversal (esquerda/direita) de 17°

O movimento transversal direita/esquerda significa que a barra de corte mantém um corte limpo enquanto desliza suavemente sobre lombadas e ondulações no solo.

Movimento para frente/trás
de 12º

Este movimento garante uma flutuação precisa da barra de corte para um corte mais limpo em todas as condições do terreno.

McHale (1).png
McHale (2).png

Proteção exclusiva da barra de corte

Se a segadeira encontrar um obstáculo, a barra de corte pode mover-se para trás e para cima.



Se a segadeira atingir um objeto imóvel, o freio mecânico será acionado. O freio fará a máquina girar para trás e sobre o obstáculo antes que, através do molas, reposicione automaticamente a unidade de corte na posição de trabalho original quando estiver livre do obstáculo.

McHale (3).png

Tecnologia de rastreamento 3D do solo

A maioria das segadeiras traseiras tem um pino central que permite que a segadeira se mova para a esquerda e para a direita para se ajustar às mudanças nas condições do solo.

​

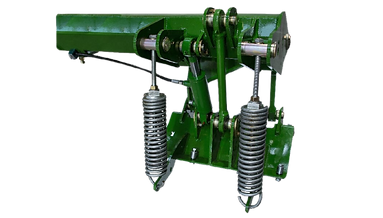

A segadeira McHale Pro Glide R3100 é diferente porque está equipada com uma unidade de suspensão de rastreamento 3D do solo patenteada, que permite a segadeira:

McHale (4).png
  • Move-se para a esquerda e para a direita – 17°

  • Mover-se para frente e para trás – 12°

  • Permitir a barra de corte mover-se para trás e para cima ao colidir com um obstáculo.

Proteção mecânica

A gama de segadeiras traseiras Pro Glide da McHale está equipada com tecnologia patenteada de adaptação ao solo, que permite que a cama se mova para trás e para cima se encontrar pequenos obstáculos. Isto economiza tempo e maximiza o rendimento, pois significa que o obstáculo não aciona a proteção principal contra quebra. Isto resulta em velocidades de corte mais elevadas que podem ser alcançadas sem a interrupção da necessidade de reiniciar o freio.

McHale (5).png

Ajuste de pressão da barra de corte

Nas segadeiras traseiras Pro Glide, a pressão sobre o solo da barra de corte pode ser ajustada a partir da cabine do trator. A pressão de trabalho é exibida visualmente no relógio montado no cabeçote. Uma vez selecionada a pressão desejada, a pressão de trabalho da barra de corte pode ser isolada do sistema hidráulico do trator com uma torneira mecânica.

McHale (6).png

Barra de corte

As segadeiras Pro Glide estão equipadas com uma barra de corte extremamente forte e totalmente soldada. Todas as barras de corte de 3m estão equipadas com 7 discos, enquanto todas as barras de corte de 3,4m estão equipadas com 8 discos. Os discos são acionados por engrenagens auxiliares e como a barra de corte é soldada e preenchida com óleo, a transmissão opera em um ambiente continuamente lubrificado que garante operações silenciosas e máxima vida útil.


Acionamento da barra
de corte

A barra de corte da Pro Glide é alimentada diretamente por uma caixa de engrenagens de ângulo reto de alta resistência, posicionada atrás do disco de corte interno para permitir que o operador corte em cantos e terrenos acidentados sem problemas. Em comparação com a utilização de correias, que podem escorregar em colheitas pesadas, os acionamentos diretos garantem uma distribuição uniforme e contínua da potência entre as engrenagens da barra de corte.

Borda frontal de perfil baixo

A barra de corte da Pro Glide foi projetada para que a borda frontal arredondada e de perfil baixo permita que a barra de corte, totalmente soldada, deslize suavemente sobre o solo. A borda dianteira inclinada da barra de corte permite uma separação limpa da forragem e reduz a contaminação do solo.

Projeto e alta resistência

Na barra de corte, grandes engrenagens de transmissão de alta resistência transferem a potência para engrenagens auxiliares que acionam os discos individuais. As engrenagens auxiliares que acionam os discos individuais são montadas numa posição avançada na barra de corte, o que proporciona o máximo desempenho de corte, mesmo quando se trabalha em forragens alojadas.

Discos

Os discos de corte foram especificamente concebidos para maximizar o fluxo da colheita. Todos os discos de corte estão equipados com duas lâminas anguladas para garantir um corte limpo. As lâminas orbitam com uma sobreposição generosa para fornecer uma faixa não contaminada. Cada disco de corte possui seu próprio mecanismo de segurança de proteção individual; se ocorrer uma colisão, o mecanismo irá cisalhar para proteger o acionamento.

Sobreposição de lâmina

As lâminas do disco de corte de 110 mm giram e se sobrepõem muito perto da superfície da barra de corte e da contra-lâmina para proporcionar um corte limpo. Com a ajuda da alavanca especialmente projetada, as lâminas da segadeira McHale Pro Glide podem ser trocadas de forma rápida e fácil. Uma caixa de ferramentas à prova de intempéries é montada na segadeira para armazenar lâminas e ferramentas sobressalentes.

Barra de condicionador com “martelos” de aço

A segadeira McHale Pro Glide R3100 vem de fábrica com um condicionador de “martelos” de aço para condicionar a pastagem da maneira mais eficiente possível. Para aumentar o tempo de murcha e diminuir a exposição da forragem às intempéries, a McHale Pro Glide prepara uma leira uniforme condicionando toda a largura de trabalho da segadeira.


Acionamento da barra do condicionador

O condicionador é acionado por uma caixa de câmbio mecânica. As velocidades de condicionamento podem ser ajustadas entre 700 e 1000 rpm com o simples puxar de uma alavanca. A posição dos dentes de aço permite um condicionamento poderoso, o que garante que a McHale Pro Glide R3100 possa proporcionar um murchamento rápido e uniforme. Caso um dente entre em contato com um objeto estranho, ele gira para fora do caminho.


Largura das leiras

O operador pode selecionar entre seis ajustes para ajustar a intensidade do condicionamento. O operador também tem a opção de definir as placas de deflexão e deixar a leira em formação larga ou estreita.

Linha de transmissão - 1000 rpm

A linha de segadeiras McHale Pro Glide está equipada com uma linha de transmissão de alta resistência de 1.000 rpm. A potência é transmitida através de tubos em estrela para serviço pesado e o eixo é protegido pela linha de eixos de transmissão Walterscheid P Line. Estas tampas do eixo de transmissão permitem um acesso muito fácil e simples a todos os pontos de lubrificação, sem a necessidade de correntes anti-rotação desarrumadas nas proteções do eixo e resultam em maior segurança do operador, proporcionando uma vida útil mais longa.


Posição de transporte 100º

​Para transporte, a segadeira McHale Pro Glide R3100 dobra-se verticalmente para se posicionar atrás do ponto central do trator para um transporte seguro. A altura de transporte da máquina é reduzida porque a base da segadeira está num ângulo de 110 graus. Isto permite que o peso da segadeira seja distribuída pelo trator, ao mesmo tempo que proporciona ao condutor uma visão clara a partir dos espelhos retrovisores.

McHale (7).png
  • Extras opcionais:



Um kit de iluminação traseira e discos de amarração ajustáveis estão disponíveis como extras opcionais.

Especificações técnicas:

R3100

Segadeira Traseira
com Condicionador
