A MAIS AVANÇADA ENFARDADEIRA COMBINADA COM CÂMARA VARIÁVEL.

A McHale Fusion Vario foi desenvolvida com foco no conforto do operador e no desempenho da máquina, mantendo as características reconhecidas de simplicidade e confiabilidade.

A nossa equipe especializada de engenheiros maximizou a coleta da forragem, ou a admissão das forragens, a produção da máquina, aumentou a densidade dos fardos e reduziu os intervalos de manutenção para garantir que a gama de máquinas Fusion Vario supere todas as suas expectativas de enfardamento e empacotamento.

Esses níveis de conforto, quando combinados com recursos comprovados, como o sistema patenteado de transferência de fardos e o anel de empacotamento vertical, permitem que a gama de máquinas McHale Fusion Vario ofereça durabilidade, confiabilidade e alto rendimento ao usuário final.

Visão geral:

A McHale FUSION VARIO PLUS é uma enfardadeira e empacotadora combinada totalmente automática que pode aplicar filme ou rede no barril do fardo, proporcionando formato e densidade de alto desempenho. A Fusion Vario Plus pode fornecer forragem de alta qualidade através do uso do sistema de aplicação de filme, resultando em silagem de melhor qualidade. Esta máquina oferece uma série de benefícios, pois a tarefa de enfardamento e empacotamento pode ser realizada usando uma única máquina. Há também uma economia de mão-de-obra, pois um operador, um trator e uma máquina podem realizar as tarefas de enfardamento e empacotamento. A McHale Fusion Vario Plus também tem a capacidade de fazer fardos de feno e palha de 0,6m a 1,68m, mas na silagem ou pré-secado, produz fardos de 1m a 1,45m para permitir o empacotamento.

Possui duas patentes exclusivas: um sistema patenteado de transferência de fardos e um anel de empacotamento vertical, também patenteado. A máquina é compatível com ISOBUS e pode ser operada através do terminal do trator ou dos terminais ISO-Play 7 ou 12.

Sistema de aplicação de filme no barril dos fardos:

O conceito de colocar filme no barril dos fardos é conhecido como “Tecnologia de amarração por filme”. O plástico, que é aplicado ao corpo do fardo, forma uma camada adicional de envoltório na maior superfície do fardo, ao mesmo tempo que une o fardo.

A película aplicada ao corpo do fardo pode ser esticada de acordo com as recomendações do fabricante, o que é uma proporção superior à que pode ser alcançada com o envoltório de rede. Esta camada adicional de filme no corpo do fardo proporciona uma silagem de maior qualidade, pois o filme pode ser esticado mais do que a rede. Isso, por sua vez, expele mais ar, resultando em melhor qualidade da silagem.

Ao usar filme para unir o fardo, a remoção e a reciclagem do filme são facilitadas, pois o agricultor fica com apenas uma forma de resíduo para reciclar e pode evitar o trabalho desagradável e demorado de separar a rede do plástico.

Transferência de fardos patenteada:

Quando o processo de aplicação da rede ou filme estiverem concluídos, a câmara de enfardamento se divide horizontalmente. À medida que a secção superior da câmara de enfardamento sobe, a secção inferior da câmara de enfardamento move-se simultaneamente para cima e para fora, transferindo o fardo para a plataforma de empacotamento.

Controlador (terminais de controle):

A McHale Fusion Vario Plus é equipada com ISOBUS como padrão. Para clientes sem trator ISOBUS, pode ser utilizado um terminal ISO-PLAY 7 ou ISO-PLAY 12 (opcional). Através do terminal ISOBUS do trator ou dos terminais ISO-PLAY da McHale, o operador dispõe de indicadores claros do desempenho da máquina e permite níveis aumentados de monitorização, através do display gráfico.

Recursos padrão:

Recolhedor Profi-flo com largura de 2,10 m;
Duas câmeras embutidas;
Unidade picadora de 15 facas com rotor de alta resistência;
Transferência de fardos patenteada que proporciona maior rendimento;
Sistema de aplicação de filme ou rede no barril do fardo;
Sistema de desbloqueio por abaixamento do piso;
Câmara de fardos de correia única e sem emendas;
Anel de empacotamento vertical de alta velocidade;
ISOBUS/ ISO-Play;
Duplo acionamento da câmara de enfardamento;
Indicadores de assistência ao formato do fardo;
Rolo primário do recolhedor com pegadores tipo mola.

Características:

Recolhedor Profi-Flo de 2,1 m

A McHale criou seu recolhedor de maior rendimento para a linha Fusion. O novo recolhedor Profi-Flo foi projetado para aumentar a admissão das forragens através de um fluxo de colheita mais eficiente; garantir que os usuários finais operem com uma colheita de alto desempenho e concebido para se adaptar às diversas condições de trabalho.

O novo canal de alimentação cônico direciona a forragem a fluir pelo recolhedor e depois se mover em direção ao rotor e para a câmara de enfardamento, maximizando o rendimento.

A McHale também moveu as roscas sem fins laterais para frente e suas extremidades estão inclinadas em direção ao rotor para melhorar o fluxo da colheita das forragens.

Essas mudanças combinadas oferecem uma enorme redução no potencial de ocorrência de bloqueios e, por sua vez, aumentam a produção para o operador.

Para reduzir a manutenção, todos os recolhedores Profi-FLo são equipados com uma transmissão mais resistente que reduz a carga na corrente, aumentando a vida útil da mesma.

Coletor

Ao longo da última década, a McHale projetou e desenvolveu vários tipos de recolhedores. Após testes extensivos, a McHale decidiu oferecer aos clientes a opção de 2 tipos de recolhedor, dependendo das condições de trabalho:

Recolhedor Profi-Flo Camtrack (com pista ou trilho):

Como padrão, um recolhedor galvanizado de alta capacidade de recolhimento com 2,1 m de largura de trabalho, operado na pista (ou trilho) onde os rolamentos giram, garante excelente limpeza do solo em todos os tipos de colheita. O recolhedor gira em uma pista ou trilho onde os rolamentos de fila dupla suportam às condições mais difíceis.

Todos os recolhedores de pista (ou trilho) da linha Fusion são equipados com 5 barras de dentes para excelente limpeza do solo e entrega da colheita na câmara de enfardamento. Uma janela de inspeção lateral permite ao operador checá-los e substituí-los rapidamente, se necessário.

As barras que suportam os pegadores (dentes) são resistentes para garantir longa vida útil. A McHale também desenvolveu um pegador (dente) projetado para levantar até mesmo a colheita mais curta.

Recolhedor Camless (sem pista ou trilho):

Um recolhedor sem pista (ou trilhos) de rolamentos de 2,1 m de largura está disponível como opcional em todas as máquinas da linha McHale Fusion. Seis barras que suportam os pegadores (dentes) são instaladas em todos os recolhedores sem pista ou trilho para proporcionar excelente limpeza do solo e entrega rápida da colheita na câmera de enfardamento.

O recolhedor sem pista ou trilho foi projetado para aumentar a produção, reduzir os níveis de manutenção e ter o melhor desempenho em determinadas condições.

Todos os recolhedores sem pista ou trilho estão equipados com uma barra de suporte dos pegadores (dentes) totalmente soldada. A McHale também desenvolveu um pegador (dente) projetado para levantar até mesmo a colheita mais curta.

Anel de empacotamento vertical

O anel de empacotamento vertical da Fusion Vario Plus está equipado com dois dispensadores de 750 mm, que em aproximadamente 18 segundos aplicam 4 camadas de filme e em aproximadamente 25 segundos aplicam 6 camadas de filme. Isto significa que a plataforma de empacotamento está sempre à espera do próximo fardo.

Os dispensadores são equipados com sensores de quebra de filme, que avisam o operador através do controlador na cabine do trator, quando um ou ambos os dispensadores estão sem filme. Se um dos dispensadores ficar sem filme, a máquina continuará funcionando, diminuindo automaticamente a rotação do fardo, aumentando o número de rotações do anel de empacotamento para garantir que o fardo seja empacotado corretamente. Esses sensores são equipados com baterias removíveis que podem ser facilmente substituídas.

Sistema de empacotamento

Em condições normais de trabalho, o eficiente processo de empacotamento é sempre concluído antes do enfardamento, o que significa que a plataforma de empacotamento está sempre pronta e aguardando para receber o próximo fardo.

Teclado de controle externo

A McHale Fusion Vario Plus vêm equipada, como padrão, com um teclado de controle externo. Este teclado permite ao operador controlar as seguintes funções:

Botão índice para dispensador girar e parar automaticamente na posição de carregamento do segundo dispensador;
Início / pausa do empacotamento;
Movimentar para cima e para baixo o rolo de empacotamento traseiro;
Iluminação do painel interno.

Há também 2 botões sobressalentes que podem ser personalizados no terminal de controle.

Dois dispensadores de 750 mm

O anel empacotador vertical da gama Fusion está equipado com dois dispensadores de 750 mm. Utilizando ambos os dispensadores, todas as máquinas da linha Fusion 4 levam aproximadamente 18 segundos para aplicar 4 camadas de filme e aproximadamente 25 segundos para aplicar 6 camadas de filme. Isto significa que a plataforma de embalagem está sempre aguardando o próximo fardo.

Carregamento fácil de filme

O filme pode ser carregado pelo lado esquerdo da máquina. Depois de carregar o filme no primeiro dispensador, o operador pode apertar o botão de índice e o dispensador girará e parará automaticamente na posição de carregamento do segundo dispensador. Isto permite ao operador carregar facilmente o segundo filme.

A McHale adicionou iluminação interna ao painel para auxiliar no processo de carregamento do filme durante as operações noturnas em todas as máquinas Fusion Vario Plus.

Sensores de quebra de filme

Os dispensadores são equipados com sensores de quebra de filme, que notificam o operador através do console de controle na cabine do trator se um ou ambos os dispensadores ficarem sem filme. Se um dos dispensadores ficar sem filme, a máquina continuará funcionando, diminuindo automaticamente a rotação do fardo, aumentando o número de rotações no anel de empacotamento para garantir que o fardo seja empacotado corretamente. Esses sensores agora estão equipados com baterias removíveis que podem ser facilmente substituídas.

Corta e Prende confiáveis

Na última rotação do ciclo de empacotamento, os trilhos de Corta e Segura estendem-se para ficarem na posição correta para recolher o filme de empacotamento. O Corta e Segura retrai o lado que reúne o filme de até um ponto onde ele é cortado e preso. A introdução das novas escovas na unidade de coleta torna o desempenho do Fusion Vario Plus ainda mais confiável, reduzindo o atrito para eliminar o rasgo do plástico, principalmente em condições quentes ou úmidas.

Coletor Profi-Flo para serviço pesado

Todos os recolhedores McHale Profi-Flo vêm com vários recursos padrão que incluem:

Recolhedor Profi-Flo de alta resistência

Todos os recolhedores (camtrack) de pista (ou trilho) McHale possuem suportes de pegadores moldados para garantir longa vida útil, enquanto todos os recolhedores (camless) sem pista (ou trilho) são equipados com barras de pegadores totalmente soldadas. Todos os pegadores camless Profi-Flo são equipados com duas barras extras de pegadores.

Entrega eficiente do fluxo da colheita (forragem)

No recolhedor Profi-Flo, as barras de pegadores e a roscas sem-fins de alimentação são posicionados perto do rotor para melhorar o fluxo da colheita a partir das extremidades do recolhedor de grande largura. Afunilar as roscas sem fins com extremidades de 45° e remover os tubos hidráulicos de aço acima do coletor resultou em uma enorme redução no potencial de ocorrência de bloqueios devido a emaranhados, o que garante um fluxo de colheita consistente e uniforme para a produção de fardos de alta densidade.

Ingestão adaptativa

Ao longo de uma temporada de enfardamento, as máquinas têm de trabalhar com diferentes volumes de colheita. A McHale projetou uma entrada adaptativa que permite que a área de entrada se ajuste automaticamente para colheitas leves e pesadas para facilitar um fluxo suave e homogêneo da forragem para dentro da câmara.

A placa de ingestão adaptativa fica em posição mais alta em baixos volumes de colheita e pode ajustar-se a uma posição mais baixa para maiores volumes de colheita. Isso evita picos de carga e resulta em maior produtividade diária, independentemente das condições de trabalho.

Caixa de engrenagem de acionamento dividido

Uma caixa de engrenagens de acionamento dividido de 540 rpm é instalada em todas as máquinas da linha de enfardadeiras e empacotadoras combinadas McHale Fusion Vario Plus como padrão. O design da caixa de velocidades garante que a potência seja distribuída uniformemente em ambos os lados da máquina.

As máquinas McHale operam em diferentes condições de trabalho ao redor do mundo. Com intuito de otimizar a performance, uma caixa de 1000 rpm está disponível como opcional para todas as máquinas da gama Fusion.

A caixa de câmbio de 1000 rpm oferece as seguintes vantagens:

A caixa de velocidades de 1000 rpm resulta num aumento da velocidade da tomada de força com uma substancial redução no torque. Isso reduz as cargas acentuadas na linha de transmissão, permitindo o ajuste da embreagem com mais 10% de capacidade.

A opção de selecionar uma velocidade de tomada de força mais baixa (se disponível) no trator para arranques mais fáceis gera mais improbabilidade de bloqueio.

Consegue-se uma excelente economia de combustível devido às rotações mais baixas do motor do trator, ao operar a máquina à velocidade nominal da tomada de força de 900 rpm quando utilizada numa caixa de 1000 rpm.

Otimização da Energia pela Distribuição da caixa de Engrenagem

Os rolos na câmara de enfardamento são acionados pelo lado esquerdo da máquina e o rotor e a unidade de corte são acionados pelo lado direito da máquina. Este sistema garante caminhos de transferência curtos e diretos, levando a uma distribuição ideal de potência para fornecer mais torque e auxiliar na redução de bloqueios.

Caixa de engrenagens com 1000 rpm (opcional)

Para otimizar o desempenho da máquina, uma caixa de engrenagens de 1000 rpm está disponível como uma atualização opcional em todas as máquinas da linha de enfardadeiras e empacotadoras combinadas da McHale.

Recomendamos que você fale com seu revendedor ou distribuidor local sobre qual caixa de câmbio é mais adequada às suas necessidades, com base em suas condições de trabalho.

Rotor de alimentação de alta resistência

O rotor de alimentação em forma de estrela garante um fluxo de colheita de alta capacidade para a câmara de enfardamento. As hélices do rotor são dispostas em espiral para obter um fluxo consistente da colheita. À medida que a colheita entra no rotor, hélices rotativas alimentam a colheita na câmara de enfardamento.

As asas do rotor são dispostas em espiral para obter um fluxo consistente da colheita. À medida que a colheita (forragem) entra no rotor, as asas rotativas alimentam a câmara de enfardamento. Isso garante alto rendimento, enquanto o layout em estrela reduz os picos de carga à medida que as máquinas trabalham em leiras pesadas.

O rotor de alimentação ou unidade de corte suportam serviços pesados.
As asas são soldadas em ambos os lados para maior resistência e no lado do acionamento o rotor é equipado com um rolamento de dupla pista com maior vida útil.

Unidade picadora

Para garantir uma qualidade de corte consistente e uniforme, duas unidades de corte robustas e poderosas de 15 e 25 facas foram desenvolvidas para a linha de enfardadeiras e empacotadoras McHale Fusion Vario Plus.

Unidade de corte de 15 facas (padrão)

A unidade de corte de 15 facas está disponível como padrão na gama McHale Fusion Vario Plus. Um banco de 15 facas proporciona um comprimento de corte teórico de 65mm. O comprimento dos cortes das pastagens, podem ser ajudados removendo as facas.

Unidade de corte de 25 facas (opcional)

A unidade de corte de 25 facas está disponível como opcional na gama McHale Fusion Vario Plus. Um banco de 25 facas proporciona um comprimento de corte teórico de 46mm. O comprimento dos cortes das pastagens, podem ser ajudados removendo as facas.

Sistema de desbloqueio por abaixamento de piso

Como as condições de enfardamento nem sempre são ideais, podem ocorrer leiras irregulares que eventualmente ocasionam bloqueios. Todas as máquinas da linha McHale Fusion Vario Plus estão equipadas com o sistema de desbloqueio por abaixamento de piso McHale, um recurso que os operadores passaram a adorar por sua simplicidade de uso e ciclo de desbloqueio eficaz.

Recursos do sistema de desbloqueio por abaixamento de piso

O sistema de desbloqueio por abaixamento de piso possui uma série de recursos novos que auxiliam o operador e o desempenho da máquina a lidar com leiras irregulares que podem causar bloqueios.

A linha de enfardadeiras e empacotadoras combinadas McHale Fusion Vario Plus é equipada com um sistema de desbloqueio por abaixamento de piso, o que significa que os bloqueios podem ser eliminados em três etapas simples:

Abaixar o piso

Caso ocorra um bloqueio, o som da embreagem deslizante alerta o operador, que pode abaixar hidraulicamente o piso da cabine do trator. Ao operar o ciclo abaixamento do piso, as facas e o piso rebaixável caem juntos durante o processo de desbloqueio, proporcionando ainda mais espaço para permitir a passagem do bloqueio.

Reacionar a Tomada de Força (TDF)

Isso alarga o canal de alimentação tanto na parte frontal quanto na traseira do piso rebaixável, onde é mais provável que o bloqueio ocorra. Ao baixar a parte dianteira e traseira do piso rebaixável, o bloqueio pode ser eliminado de forma eficaz quando a tomada de força for novamente engatada.

Levantar o piso novamente

O piso pode então ser reposicionado na sua posição original e o enfardamento pode ser retomado. O piso rebaixável está equipado com um sensor de piso rebaixável para garantir que a qualidade do corte seja consistente, indicando ao operador através da caixa de controle se o piso rebaixável está aberto e as facas abaixadas.

Desbloqueio automático

Quando conectado a um trator ISOBUS, o sistema de desbloqueio por abaixamento de piso abaixará automaticamente quando o sistema (software) detectar um bloqueio. Assim que o operador reiniciar a tomada de força (TDF) e o bloqueio for eliminado, o piso rebatível subirá.

Em um trator sem ISOBUS, se ocorrer um bloqueio, o operador pode pressionar um botão no terminal de controle que abaixa o piso. Depois que a tomada de força for reengatada e o bloqueio for passado, o piso rebatível subirá automaticamente e as facas serão redefinidas para sua posição original.

Sensor do sistema de desbloqueio por abaixamento de piso

Na McHale Fusion Vario Plus, o sistema de desbloqueio por abaixamento de piso é equipado com um sensor que garante a consistência do corte, indicando ao operador, no controlador, se o piso está levemente abaixado.

Recurso de queda automática de faca

Este recurso pode ser ativado nas máquinas Fusion Vario Plus Plus apartir do terminal do controlador na cabine do trator. Isto permite ao operador cortar a pastagem até que o fardo esteja quase completo, momento em que a máquina retirará automaticamente as facas.

Dependendo do método de alimentação, isso melhora a distribuição da forragem, mantendo o fardo mais homogêneo quando a rede ou filme é retirado.

Definindo densidade “0”

Quando enfardando feno ou palha, os operadores podem habilitar a seleção Densidade “0” no controlador na cabine do trator. Isto reduz a pressão hidráulica a zero e a densidade do fardo é obtida através das molas somente, o que permite fazer fardos muito mais leves.

Câmara de enfardamento e tamanho de fardos

A câmara de enfardamento da McHale Fusion Vario Plus é composta por uma correia única sem emenda. A correia é revestida com material extremamente duro e reforçada com material sintético, o que garante à correia absorver e aplicar alta pressão as forragens dentro da câmara de enfardamento.

Tamanho dos Fardos

A Fusion Vario Plus pode fazer fardos de 0,60 m até e 1,68 m, para feno ou palha com largura de 1,23 m. Já sua capacidade de empacotar é de 1,0 m até 1,45 m.

Incrementos dos Tamanhos

Os incrementos de tamanho do diâmetro dos fardos podem ser ajustados a cada 10 mm.

Câmara de Enfardamento – opções de correias

Uma única correia com largura total da câmara é instalada na Fusion Vario Plus. Esta largura total reduz perda de forragem, particularmente na alfafa. Na operação de enfardamento, fornece melhor tração na correia quando comparado com múltiplas correias.

Formação do Fardo na Câmara de Enfardamento

A McHale desenvolveu uma câmara de enfardamento que pode formar o fardo rapidamente desde o início. O operador pode iniciar o enfardamento a toda velocidade, pois o sistema de densidade progressiva pode ajustar rapidamente a colheita desde o centro do fardo.

Isto é feito por quatro molas resistentes que pressurizam a colheita no início do processo de enfardamento. A tensão colocada nas forragens por estas grandes molas permite um início perfeito do fardo. A tensão das molas na correia garante uma fácil formação do fardo e um núcleo devidamente formado.

À medida que o fardo se forma dentro da câmara, o sistema hidráulico assume a tensão da correia a partir das quatro molas grandes. Dois pistões hidráulicos controlam a tensão na correia da câmara à medida que o fardo se forma dentro da câmara.

Tal como o núcleo do fardo, as camadas exteriores são comprimidas à mesma pressão consistente utilizando molas e sistema hidráulico até que a densidade e o tamanho definidos do fardo sejam alcançados.

Duplo acionamento da câmara de enfardamento

Um sistema de acionamento robusto aciona a rotação da correia e dos fardos em todas as máquinas McHale de câmara variável.

Na Fusion Vario Plus, um Duplo Acionamento é instalado para garantir a rotação da correia e a formação do fardo.

Recursos do Duplo Acionamento

Duplo Acionamento

Em condições mais difíceis, como forragem pesada e úmida, se o acionamento primário escorregar levemente, o acionamento duplo será acionado para ajudar na rotação da correia e do material na câmara. Este duplo acionamento ajuda na formação do fardo, pois uma pressão constante é mantida nas correias da câmara, o que resulta na produção de um fardo sólido e uniforme, mesmo quando se trata de colheitas úmidas e pesadas.

Uma rosca sem-fim de limpeza é instalado no sistema de acionamento duplo para evitar o acúmulo de forragem e permitir que o acionamento duplo auxilie a rotação do fardo ao trabalhar em culturas úmidas e pesadas.

Indicadores de assistência da formação do fardo

A McHale Fusion Vario é equipada com uma célula de carga para auxiliar na formação do fardo e mede diretamente a pressão do fardo dentro da câmara.

Ao comparar a carga em cada lado da câmara, o formato do fardo é calculado e indicado ao operador, através do console do controlador, qual lado da câmara precisa ser preenchido. Indicadores ultrassônicos do formato do fardo são instalados em todas as máquinas McHale Fusion Vario e indicam ao operador, por meio do console de controle, qual lado da câmara precisa ser preenchido.

Esta medição direta das pressões da câmara permite que os indicadores do formato do fardo sejam extremamente precisos e responsivos.

Sistema de travamento mecânico da porta traseira

As portas traseiras de todas as enfardadeiras de câmara variável McHale são equipadas com um par de travas mecânicas, que mantém a câmara de enfardamento fechada com segurança. Estes bloqueios permanecem ativados até que o sistema de densidade progressiva atinja o tamanho e a densidade predefinidos do fardo e a quantidade necessária de rede tenha sido aplicada. Isto elimina a necessidade de a porta da câmara depender da pressão hidráulica ao produzir fardos de alta densidade.

Sistema de aplicação de filme patenteado

No desenvolvimento da tecnologia filme sobre filme da McHale, percebemos que mudanças na temperatura e na luz solar poderiam afetar o filme de embalagem da câmara; à medida que o dia ficava mais quente ou mais frio, o filme ficava esticado demais ou insuficientemente, o que, por sua vez, causaria problemas de confiabilidade e resultaria no uso ineficiente do filme.

Sistema de aplicação de filme ou rede no barril do fardo

Está disponível na McHale Fusion Vario Plus a tecnologia de aplicação de filme no barril do fardo. O filme une o fardo, o que elimina a necessidade de amarração com barbante ou rede. Também forma uma camada envolvente e proporciona melhor cobertura de filme ou plástico na maior superfície do fardo.

Lubrificação

A linha de enfardadeiras de câmara variável McHale é toda equipada com um sistema de lubrificação contínua. Uma vez acionada a tomada de força, o sistema de lubrificação contínua lubrifica constantemente as correntes para garantir uma longa vida útil. Um alarme de lubrificação soa após 300 fardos para informar o operador para reabastecer o tanque de óleo.

Sistema de Lubrificação Contínua

O sistema de lubrificação contínua da máquina é acionado pela caixa de engrenagens e fornece óleo para as seguintes correntes:

Corrente lateral de acionamento de câmara;
Corrente de transmissão do rotor;
Corrente de Transmissão do Recolhedor;
Rolamentos do camtrack (pista ou trilho) do Recolhedor;
Engrenagens de acionamento do Recolhedor.

Engraxamento

Todas as máquinas vêm equipadas com vários pontos de engraxamento manual que são facilmente acessíveis em toda a enfardadeira, individualmente ou através de um bloco de lubrificação centralizado. Os seguintes rolamentos destacados abaixo são lubrificados:

Câmara de fardos – lado com acionamento;
Câmara de fardos – lado sem acionamento;
Rolamentos do rotor – lado com transmissão;
Rolamentos do rotor – lado sem transmissão;
Recolhedor – engrenagens da transmissão.

Engraxamento Automático (opcional)

O engraxamento automático está disponível como opcional em todas as máquinas McHale Fusion Vario Plus. Um sistema pressurizado fornece uma quantidade medida de graxa ao redor da enfardadeira sempre que um fardo é ejetado na câmara de enfardamento. A lubrificação automática economiza tempo, pois reduz a quantidade de engraxamento manual a ser feita pelo operador. O cartucho de graxa deve ser recarregado após 1.200 fardos.

Como resultado, McHale desenvolveu um sistema de aplicação patenteado que ajusta a força de frenagem no rolo de plástico de acordo com as condições de trabalho. Isto permite um alongamento continuamente variável, que pode se ajustar automaticamente às mudanças do dia, sem que o operador precise ajustar nenhuma configuração.

Os sistemas de aplicação de filme patenteados pela McHale garantem estiramento consistente do filme, aplicação confiável do filme e proporcionam formato e densidade ideais do fardo. Caso um operador deseje usar rede ou envoltório para feno ou palha, isso pode ser feito com uma simples troca.

Vantagens do Sistema de aplicação de filme

O filme no barril dos fardos atua como uma camada envolvente

O plástico que é adicionado ao corpo do fardo para mantê-lo unido também faz parte do processo de embalagem. Isto agrega valor ao colocar mais plástico na maior superfície do fardo.

O filme no barril dos fardos melhora o formato

Quando o plástico é aplicado no corpo do fardo, ele pode ser esticado de acordo com as recomendações do fabricante, o que é uma proporção maior do que a obtida com envoltório de rede ou barbante e, como resultado, o material é mantido mais apertado, o que acaba resultando em melhor formato de fardo.

O filme no barril dos fardos oferece silagem de maior qualidade

À medida que o plástico é esticado durante a aplicação no corpo do fardo, ele expele mais ar do que o envoltório de rede e, como consequência, resulta em melhor qualidade de silagem.

O filme no barril dos fardos facilita a reciclagem

Como o plástico é usado tanto para amarrar o fardo na câmara de enfardamento quanto para empacotá-lo, na saída o usuário ficará com uma só forma de resíduo. Isto reduz o tempo necessário para fornecer o fardo e evita o trabalho desagradável e demorado de separar o fio ou a rede do plástico, antes de o plástico ser reciclado.

Amarração dos fardos de alto desempenho

Dois sistemas de amarração dos fardos de alto desempenho foram projetados e desenvolvidos para garantir um desempenho ideal. As séries McHale V6 e V8 estão equipadas com uma rede de alto desempenho, enquanto todas as máquinas Fusion Vario Plus estão equipadas com um sistema de amarração hidráulica de estiramento infinito

Aplicação de filme ou rede para amarração dos fardos

O Fusion Vario Plus pode aplicar rede ou filme no barril do fardo. Este sistema garante o uso eficiente da rede ou filme e que uma camada compacta de rede ou filme seja aplicada uniformemente ao fardo. A tensão da rede ou do filme pode ser ajustada dependendo das necessidades do operador. Para obter o estiramento desejado, um grande freio de rede ou filme foi instalado em todas as máquinas da linha de enfardadeiras de câmara variável, o que proporciona 25% mais estiramento para ser facilmente alcançado. Isto é especialmente eficaz quando se opera em climas frios com filmes que requerem uma porcentagem de estiramento maior.

Sistema de amarrção de filme ou rede direta do bico

O McHale Fusion Vario Plus está equipado com um novo sistema Direct Beak Binding que mantém uma aderência permanente à rede ou filme. Este sistema é muito positivo e facilita ações confiáveis de amarração e corte tanto para rede quanto para filme. O novo sistema de amarração apresenta um bico que gira para cima e para longe da câmara para evitar problemas de acumulação de forragem durante o processo de enfardamento. Durante o processo de amarração, ele gira para baixo para colocar ativamente a rede ou filme dentro da câmara antes que ela se espalhe por toda a largura para uma cobertura uniforme em todo o fardo, proporcionando uma amarração consistente e precisa.

Camadas de rede ou filme

O número de camadas de material de amarrção utilizado pode ser facilmente ajustado à medida que a máquina passa por diferentes condições de colheita. O ajuste da rede ou filme pode ser controlado a partir do console de controle na cabine do trator. Com o toque de um botão, o operador pode ajustar facilmente o estiramento e o número de camadas da rede ou filme. O operador pode selecionar o diâmetro do fardo e o número de camadas de rede a serem aplicadas no console do controlador. A máquina ajustará automaticamente a aplicação da rede para diferentes diâmetros de fardo.

Carregamento e armazenamento de rede ou filme

O operador simplesmente libera as correias do rolo sobressalente de rede ou filme de sua posição de armazenamento na máquina e move o rolo para a posição. Para auxiliar o processo de carregamento do operador, o rolo de rede ou filme pode ser colocado no berço de carregamento enquanto é enfiado na unidade de encadernação. Uma vez na posição, o operador move a barra tensora para manter o rolo no lugar. O armazenamento no McHale Fuson Vario Plus fica dentro do painel na lateral da máquina e na frente da plataforma.

Estas unidades de amarração são extremamente confiáveis e apresentam:

Ajuste infinito:

Ajuste infinito de tensão para garantir o uso ideal do material e o formato do fardo.

Rolos com largura de até 1300 mm:

Capacidade para utilizar rolos de rede até 1300mm de largura e 4500 m de comprimento.

Envolvimento de 180° graus:

Envolvimento de 180° graus no rolo de alimentação de borracha, eliminando qualquer deslizamento de rede ou filme durante a alimentação.

Integração ISOBUS

Todas as máquinas McHale Fusion Vario Plus são compatíveis com ISOBUS como padrão. As máquinas McHale ISOBUS podem ser conectadas a qualquer conexão ISOBUS do trator e operadas através do próprio terminal do trator na cabine. A máquina é conectada através do conector ISOBUS do trator, o que dispensa a passagem de grandes cabos pela janela traseira da cabine do trator. Alternativamente, com um trator ISOBUS, o operador pode utilizar um terminal ISOBUS separado.

Totalmente automático

Os terminais de controle ISOBUS, quando combinados com a válvula sensora de carga no McHale Fuson Vario Plus, são capazes de tornar o enfardamento e a embalagem totalmente automáticos. Desde o controle da posição das facas e do piso até a ejeção e inclinação do fardo, todo o processo é totalmente automático.

Densidade do fardo e ajuste da amarração

Os terminais de controle ISOBUS permitem ajustar a densidade do fardo no conforto da cabine do trator. A partir do terminal de controle, o operador pode ajustar o número de camadas de rede ou filme aplicado ao fardo. Na McHale Fuson Vario Plus o operador também pode ajustar o estiramento aplicado ao filme na câmara de enfardamento a partir do terminal de controle na cabine do trator.

Abaixamento automática das facas

O recurso Auto Knife Drop está disponível em todas as máquinas totalmente automáticas para permitir que o operador corte a forragem até que o fardo esteja quase completo, momento em que a máquina abaixará automaticamente as facas. Dependendo do método de alimentação, isso pode melhorar a distribuição da forragem e o consumo da máquina.

Console de controlador McHale ISO-PLAY

Se o cliente desejar operar uma máquina controlada por ISOBUS com um trator que não seja compatível com ISOBUS, poderá fazê-lo através do terminal opcional McHale ISO-PLAY.

McHale oferece duas opções de monitor ISO-PLAY

Os clientes podem adquirir um terminal de controle McHale ISO-PLAY 7 ou ISO-PLAY 12, que pode ser usado para operar as funções de outras máquinas ISOBUS. Caso o cliente já possua um terminal de controle ISOBUS de outra máquina, este poderá ser usado para controlar a funcionalidade das enfardadeiras McHale. Através do terminal ISOBUS do trator ou dos terminais ISO-PLAY McHale, o operador dispõe de indicadores claros de desempenho da máquina e permite níveis aumentados de monitoramento, através do display gráfico.

Modo manual rápido

Ao operar a máquina em modo manual, é exibida uma imagem da máquina que permite ao operador selecionar as funções relevantes a controlar. Em cada função existe um botão de informação que, ao ser pressionado, mostrará o estado atual da função, por exemplo:

Rede: faca da rede disparada ou reiniciada;
Câmara: aberta / fechada;
Unidade picadora: facas para cima / para baixo;
Informações: liga / desliga;
Anel de envolvimento: posição do dispensador;
Ponta do fardo: para cima / para baixo;
Piso rebaixado: para cima / para baixo.

Câmeras de comutação inteligente

Todos os consoles de controle ISO-PLAY são equipados com funcionalidade de câmera Smart Switching como padrão.

No McHale Fusion Vario Plus, as câmeras Smart Switching visualizam o processo de amarração na câmara e a embalagem na parte traseira da máquina. No modo automático em todos os consoles ISO-PLAY, a imagem da câmera aparecerá em momentos inteligentes na tela durante o ciclo de prensagem, em vez de em um sistema baseado em tempo, nas máquinas existentes. Se necessário, o operador pode alternar manualmente entre as exibições da câmera de reboque.

As câmeras de comutação inteligente também podem ser totalmente personalizadas pelo operador para se adequar à sua visualização preferida quando o fardo estiver sendo amarrado, transferido ou tombado.

Medidor de densidade virtual

Um medidor de densidade virtual é exibido na tela do terminal ISOBUS conectado. Isto permite que o operador visualize a densidade do fardo produzido na tela, e não no corpo da máquina. Durante o processo de enfardamento, um indicador do tamanho do fardo mostra ao operador como o fardo está se formando na câmara. Quando a densidade desejada é alcançada no gráfico, um aviso de “Stop” é sinalizado ao operador para notificá-lo de que a forragem deve parar de ser alimentada na câmara.

Opções

As máquinas McHale funcionam em diferentes condições em todo o mundo. Para otimizar o desempenho, oferecemos diversas opções na linha McHale Fusion Vario Plus. Recomendamos que você fale com seu revendedor/distribuidor local sobre os melhores recursos ou opções para atender às suas necessidades.

Recolhedor Camless - Profi-Flo

O pick-up sem came Profi-flo de 2,1 m funciona suavemente, especialmente em colheitas curtas, e requer menos manutenção devido a um número reduzido de peças rotativas. Todos os pick-ups sem came da linha McHale Fusion são equipados com seis barras de dentes para proporcionar excelente limpeza do solo e entrega rápida da forragem ao rotor.

Unidade Rotor / Picador

O rotor de 25 facas e unidades picadoras estão disponíveis como opcional nas máquinas de câmara variável McHale Fusion Vario Plus e oferecem um comprimento de corte de aproximadamente 46 mm.

Caixa de engrenagem de 1000 rpm

As máquinas McHale funcionam em diferentes condições em todo o mundo, por isso, para otimizar o desempenho da máquina, uma caixa de velocidades de 1000 rpm está disponível como atualização opcional em todas as máquinas da gama de enfardadeiras McHale.

Freios

Todas as máquinas McHale Fusion Vario Plus vêm equipadas com freios hidráulicos como padrão, mas podem ser especificadas com freios a ar como opcional.

ISO-PLAY 7 or ISO-PLAY 12

Caso o cliente deseje operar uma máquina controlada ISOBUS com um trator não compatível com ISOBUS, poderá fazê-lo através do terminal McHale ISO-PLAY 7, equipado com sua tela de 7" ou a tela maior de 12" do McHale ISO-PLAY. Terminal PLAY que também está disponível como extra opcional. Um chicote de fiação adicional do trator é necessário para fazer isso.

Sistema de pesagem e umidade de fardos

Se o Fusion Vario Plus estiver equipado com o sistema opcional de pesagem de fardos, o terminal de controle exibe um ícone de peso do fardo na tela principal, fornecendo o peso calculado do fardo.

Quando equipado com o sistema opcional de registro de umidade do fardo, um ícone de umidade será mostrado na tela principal junto com um valor ao vivo mostrando a porcentagem de umidade da forragem que está sendo enfardada.

Tipos de pneus

A McHale oferece uma série de atualizações de pneus dependendo das preferências do cliente e das condições do solo. Veja abaixo a opção de pneu disponível para se adequar à sua máquina preferida:

Opção: 680/50/22.5.

Características

|

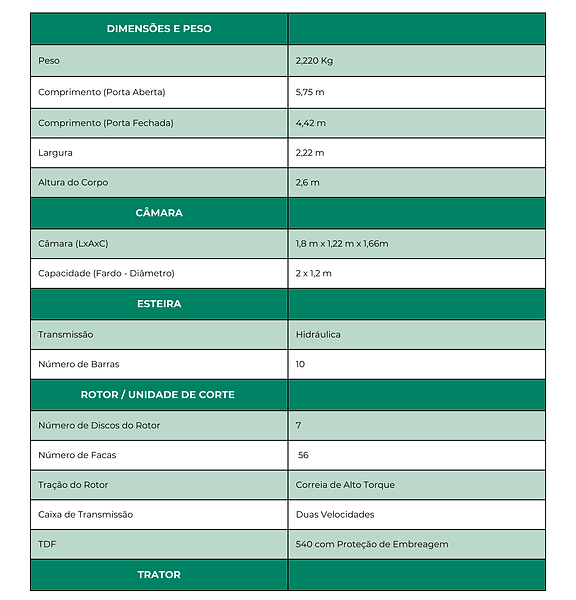

Especificações técnicas

|
